本ブログではGravio評価機貸出サービスの設定手順をご紹介します。
無償の評価機についてご興味をお持ちの方は、以下よりお申込みが可能です。ご利用に関して事前にご相談いただくことも可能ですので、お気軽にお問い合わせください。
評価機が既にお手元に届いている方は、本ブログを読んでいただき、設定方法をご確認ください。
評価機は、弊社無償貸出のオリジナルゲートウェイを使うか、Windows PCを使うかで設定方法が異なります。
お届けしている機材の種類ごとに、以下より設定手順をご確認下さい。
目次
【パターンA:Gravio Hub2(弊社無償貸出のオリジナルゲートウェイ)を使う場合】
- 評価機貸出サービスの内容
- ご利用者様にてご用意いただくもの
- PCにGravio Studio(無償)をインストール
- Gravioアカウントの作成
- Gravio Hub2の設定
5-1. Gravio Hub2を起動
5-2. PCでGravio Hub2のWi-Fiに繋ぐ
5-3. Gravio Studioから接続確認 - 機能評価ライセンスの登録
6-1. コンフィグレーションマネージャーへのログイン
6-2. ライセンスの登録
6-3. Gravio Cloudサーバーの申請 - センサーのペアリング
7-1. センサーのペアリング
7-2. センサーデバイスの設定 - ペアリングしたセンサーのデータ確認
- トリガー/アクションの設定
- ネットワークカメラのセットアップ(※カメラを使う場合のみ)
10-1. カメラをネットワークに接続(Wi-Fi/有線)
10-2. Gravio Studio上での設定
【パターンB:Windows PC(汎用的なエッジコンピュータを使う場合)】
- 評価機貸出サービスの内容
- ご利用者様にてご用意いただくもの
- Gravio Studio上にて、Gravioアカウントを作成してログイン
- センサーのペアリング
4-1. センサーのペアリング
4-2. センサーデバイスの設定 - ペアリングしたセンサーのデータ確認
- トリガー/アクションの設定
- ネットワークカメラのセットアップ(※カメラを使う場合のみ)
7-1. カメラをネットワークに接続(Wi-Fi/有線)
7-2. Gravio Studio上での設定
【パターンA:Gravio Hub2(弊社無償貸出のオリジナルゲートウェイ)を使う場合】
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/653251621e1c537228683d25_gravio_rental_img02.jpg)
以下、評価機の同梱物一覧です。
ケーブルとアダプターは、対応しているデバイスが決まっておりますので、ご注意ください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/653651a44da0a36f0961ec03_prod_rental_listA.png)
Gravio Studioは、動作設定やデータ閲覧を行うことができるアプリです。
現在利用できるフル機能搭載の最新版「Gravio Studio」は、Windows 10 以降 もしくは macOS で動作します。
今回は私のPCがWindows 10なので、Microsoft Storeから「Gravio Studio」アプリをダウンロードします。
※Macの場合はApp Storeから「Gravio Studio」をダウンロード出来ます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/65327d145d2fb2fa838aa669_gravio_rental_img03.jpg)
※Microsoft StoreからGravio Studioをダウンロード出来ない場合はこちらをご覧ください。(Windows 10)
インストールが完了したら、起動してください。
ログイン画面が表示されますが、ここでは「ログインなしで進む」をクリックしてください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659e830164ce403188fa7f26_gravio_rental2401_start_login.png)
以下の画面が表示されたら、次の手順に移ります。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659e847665c3055a84147776_gravio_rental2401_welcome_sc.png)
こちらのWEBサイトにアクセスし、画面に表示される内容に従って登録してください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659e858465c3055a84154279_gravio_rental2401_registration.png)
申請が完了すると、入力したメールアドレスに認証メールが届きます。
メールに表示されている「認証」ボタンをクリックすると、登録が完了となります。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659efe3d566da0d8170b019c_gravio_rental2401_click_on_email.png)

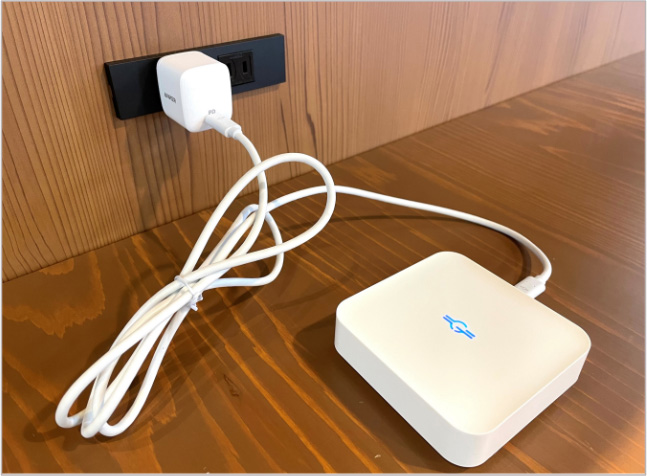

付属のAnker電源アダプターと、Type-Cケーブルを用い、Gravio Hub2を電源に接続します。Gravio Hub2専用のType-Cケーブルは、Gravio Hub2の箱の底に入っています。ご注意下さい。
電源に接続すると、ランプが点灯して自動でLTE回線に繋がります。

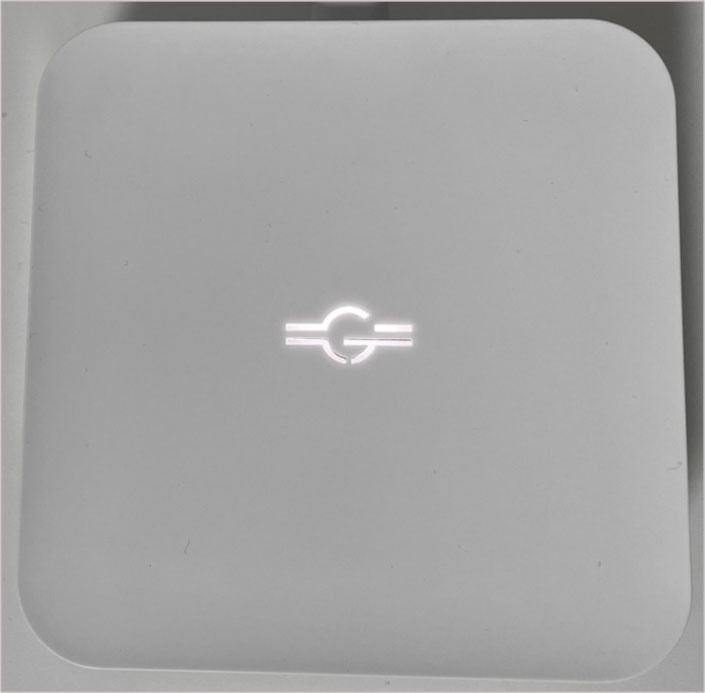

Gravio Hub2の側面部が緑に点灯することを確認してください。
※点灯しない場合、お手数ですがLTEの電波が遮断されない場所への移動をお願いいたします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6532539bbf466fb79291d740_gravio_rental_img08.jpg)
Gravio Hub2の設定を行うため、PCのWi-Fi設定を開き、以下のWi-Fiに接続します。
(SSID:GravioHub-×××××× パスワード:graviohub)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/623d9e8ed308af5cbd2d4a67_gravio_rental_img9.png)
Gravio Hub2を設定するためにPCから接続を行う必要があります。接続アイコンを表示させるため、以下の手順でご対応ください。
- Gravio Studioの右上の+アイコンをクリックします。
- Hub名はお好きなものを入力します。
- Hub IP欄に、「192.168.96.1」を入力します。
- 「HubKitバージョン 5.1以上」がオンになっていることを確認し、先程作成したGravioのユーザ名とパスワードを入力します。
- 右下の保存を押し、Gravio Hub2のアイコンが表示されるか確認します。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f0146757d4753d4b20fb1_gravio_rental2401_add_hub.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f01fc13d610fb568fd4a7_gravio_rental2401_gravio_studio.png)
上記のようにアイコンが表示されれば、Gravio Hub2の初期設定に移ります。
上記で表示されない場合、大変お手数ですが弊社担当営業までその旨をご連絡下さい。
5番の手順にて表示されたアイコンの右上にある「歯車」ボタンをクリックしてください。ブラウザにて、Gravioコンフィグレーションマネージャーが開きます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f02d0f02925ecfe2b4384_gravio_rental2401_click_config.png)
初回のログインとなりますので、初期IDとパスワードはいずれも「gravio」です。
パスワードは変更を求められるので、「gravio123」としてください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/65328110add508fd5fb17e14_gravio_rental_img13.png)

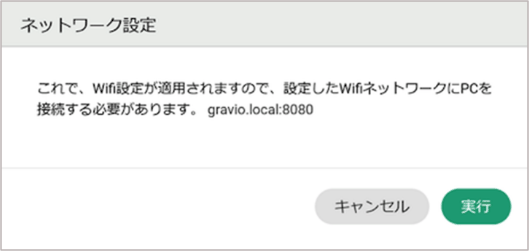

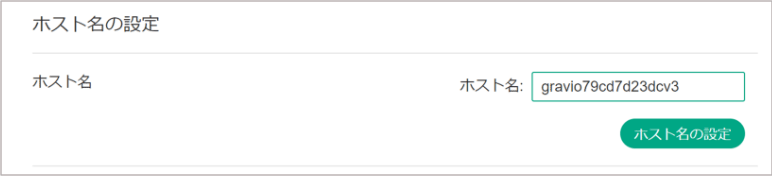

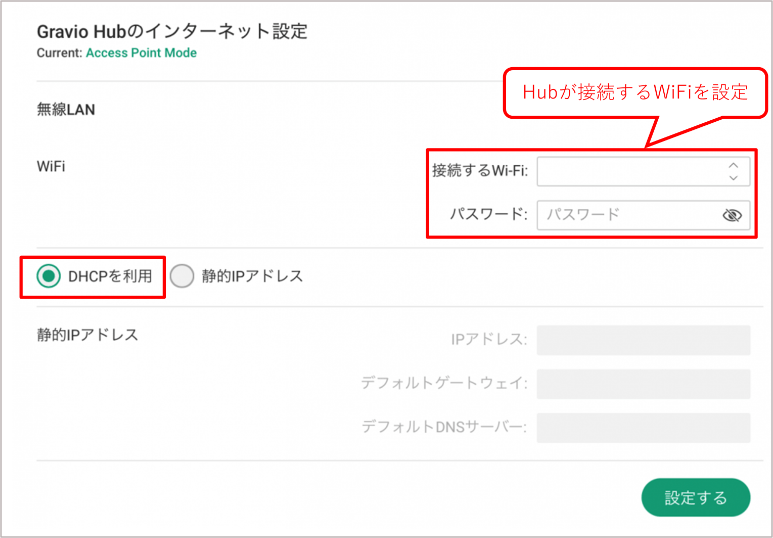

Gravioを利用するには、この画面でライセンスの取得が必要です。
「初期設定」タブにて、「インターネット経由でのライセンスキーを取得」をクリックします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f04d4eccfaa274abbfc36_gravio_rental2401_networklicencing.png)
先程作成したGravioアカウントのメールアドレスとパスワードを入力し、「接続」をクリックします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f07dd080ee30a52b69385_gravio_rental2401_connect_graviocom.png)
表示された「Node License」をクリックして、右下の「ライセンスを取得」をクリックしてください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6532837bc47d1543095cc01f_gravio_rental_img16.png)
その後、ブラウザの画面を一度再読み込みしてください。そうすると、「機能評価ライセンスの申請」ボタンが表示されますので、申請してください。
これで、3週間の期間限定で「Gravio Business Pro」の機能をお使いいただけます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/65328433c47d1543095d2dfa_gravio_rental_img17.png)
Gravio Cloud(クラウドのデータ統合環境・可視化ツール)も検証されたい場合は、利用申請が必要です。利用されない場合は本手順はスキップして構いません。
本項の詳細手順については、こちらの弊社技術ブログをご確認ください。
次に、センサーの設定に移ります。
センサーとGravio Hubは「Zigbee」という無線通信でデータをやり取りします。
本評価機では、8種類のセンサーと2種類の表示用デバイスがございますが、利用するモノ全てペアリングが必要です。
Zigbeeの無線到達距離は、最大20-30mのため、センサーとGravio Hubの距離はそれ以内にして下さい。
本ページでは、1種類(CO2センサー)のペアリングのみご紹介しますが、他のセンサーでも方法は同じです。
なお、「EVALxx」のテプラが貼ってある温湿度センサーは最初からペアリング済みでお届けしていますので、データビューアにてすぐにデータを確認することができます。
まずは、Gravio Studio上の”Gravio HubKitアイコン”をダブルクリックして起動します。
なお、先程ライセンスキーを割り当てたため、「Standalone Node」という表示に変わっています。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f122d03342074df6acc01_gravio_rental2401_studio_hub_editing.png)
次に、CO2センサーを起動します。
本製品は、常時給電が必要なセンサーですので、USB-Cケーブルで電源に接続します。
なお、USB電源アダプターは同梱されませんので、お手元にあるものをご利用いただくか、利用しているPCからの給電となります。
電源が不要のボタン電池型センサーについては、給電無しで進めることが可能です。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6241292a244d3203887e39f9_gravio_rental_co2_sensors.jpg)
Gravio Studio右上の「デバイス」アイコンをクリックし、「Zigbee」と表示されている部分をクリックします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412989a79bbd130f65c807_gravio_rental_img19.png)
次に、ペアリングボタンを押します。すると、カウントダウンが始まります。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624129d9a7e83e6c8e758f9a_gravio_rental_img20.png)
カウントダウン中に、CO2センサー背面のボタンを5秒ほど長押しします。
ペアリング中は、センサーの側面が青く点滅します。
完了すると、センサー側面が緑に1回点灯します。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412a34244d32195d7e86c0_gravio_rental_img21.jpg)
デバイス一覧画面にCO2センサーの情報が表示されていれば、ペアリングは無事に完了です。
デバイス一覧画面は一度閉じていただいて結構です。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412a96a7e83e45aa75e6bc_gravio_rental_img22.png)
様々な種類のセンサーを分かりやすく管理するため、センサー設置場所(エリア)とセンサーの種類(レイヤー)で階層化して管理出来ます。
「デバイス」タブで、「エリアの追加」「レイヤーの追加」「センサーの追加」を順番に行っていきます。
・エリアの追加
「+」を押し、エリアを追加します。初期値は「エリア1」となっています。
必要に応じて、センサーの設置場所名(建物名や、フロア名など)に変更して「保存」を押します。
今回は、オフィスで使うことを想定して、「オフィス」というエリア名にします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412c7eca3a180c4d7e7565_gravio_rental_img23.png)
・レイヤーの追加
エリア名を保存すると、「レイヤーの追加」画面が自動的に表示されます。
初期値はレイヤー1となっていますが、分かりやすいように名前を付けることをお奨めします。
今回はCO2センサーを連携させるので、「CO2」というレイヤー名にします。
次に、「SENSING DEVICE TYPE」から適切なセンサーの種類を選び、「保存」を押します。
今回はCO2なので、「Gravio-CO2」を選びます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412ce34a63532b012fd994_gravio_rental_img24.png)
※本ページではCO2センサーを例にご説明しておりますが、
他のセンサーを使う場合は下記表をご参考に、取得データに適切な「SENSING DEVICE TYPE」をお選びください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412d39ca3a18d6a47f6c81_gravio_rental_img25.png)
次に、「論理デバイス」の追加を行います。論理デバイスとはセンサーのことを表しています。
画面右側に表示される、「+」をクリックします。
そこに、先ほどペアリングしたセンサー情報が表示されるので、クリックして「設定」を押してください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412d81316ffd4cdb1baf13_gravio_rental_img26.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412dcc419cb27b97290d01_gravio_rental_img27.png)
設定が完了すれば、論理デバイスが一つ追加されているかと思います。
最後に、右側のスイッチをオンにします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624136514a635364e5378e6a_gravio_rental_pairing.png)
ここまで完了すれば、センサーペアリングとデータの受信ができている状態です。
では次は実際にデータを見てみましょう。
「データビューア」タブを開き、上の項目を選んでデータを表示します。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624137c0ef74bd1c7568b96e_gravio_rental_img28.png)
今回は、「エリア」をオフィスと選択します。
すると、「オフィスエリア」に設定したレイヤーのセンサー情報がすべて表示されます。
一番右の「値」フィールドがCO2値になります。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62413821419cb238192ca1db_gravio_rental_img29.png)
CO2センサーは常時給電型のセンサーなので、10秒に一回データを送信しており、それがデータビューアでも確認できるかと思います。
データの送信タイミングはセンサーによって異なります。
データの送信タイミングについて気になる方は、こちらをご覧ください。
弊社レンタルセンサーのデータ送信タイミングについて
上記までで、センサーからデータを取得する部分を解説しました。
残すは、「取ってきたデータをどのように活用するか?」という部分についてです。
こちらは、Gravio Studioの「トリガー」と「アクション」にて設定します。
Gravioで言うところのトリガーは、あるアクションを動作させる際の基準(閾値)です。
アクションとは、センサーの値がトリガーを満たした時に行う動作のことです。
例としては、以下になります。
トリガー:CO2センサーの値が1000ppm以上の場合
アクション:LEDライトを赤に点灯(警告、換気を促す)
やりたいことに応じて様々な事が簡単に設定可能ですので、別ページにてご紹介します。
以下のブログでは、特定のセンサーを例に挙げて解説していますが、どのセンサーでも使用可能ですのでご安心ください。
- Gravio LEDライト点灯で警告表示
- Gravio LEDマトリックスで警告、イラスト表示
- データに応じてEメールを送付
- メッセージアプリ「LINE」に換気を促すメッセージを送信
- 無料クラウドBIツール「Microsoft Power BI」に接続してデータ表示
- 無料クラウドBIツール「Googleデータポータル」に接続してデータ表示
最後に解説するのは、カメラのセットアップです。
こちらは、カメラを使った検証をされたい場合のみご確認下さい。
こちらの設定を実施することで、ネットワークカメラで撮影した画像に対して、プリセットの画像認識AIを適用し、「人数カウント」した結果の数値データを取得することができます。
待合室や会議室、オープンスペース、など様々な場所で使うことができます。
取得した数値データは、他のセンサーデータと同様に扱うことができ、「トリガー」や「アクション」の設定も同じように行うことができます。
Wi-FiルーターにWPS機能があるかいないかで設定方法が異なります。
予め利用中のWi-FiルーターにWPSの物理ボタンがついているかご確認ください
ネットワークに接続する方法は2種類ございますが、いずれのパターンも公式の取扱説明書に詳細が記載してありますので、そちらをご確認下さい。
公式マニュアルはこちら
パターン1:WPSボタン有りWi-Fiルーターの設定
⇒ 上記取扱説明書の手順通りに設定できます。
パターン2:WPSボタン無しWi-Fiルーターの設定
⇒ 一度、有線LAN接続でカメラに接続する必要がございます。上記取扱説明書の「困ったときには」にという箇所をご確認ください。
上記取扱説明書にてカメラ側の設定が完了しましたら、Gravio側の設定に入ります。
1. Gravio Studioにて、対象のGravio Hubを開いた状態で、「設定」タブを開きます。
2. 設定タブにて、「画像推論モデル」をクリックします。クリックすると、ログインを求められるので、作成済みのGravioアカウント情報を入力してログインしてください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f152dd6646fb553b7b503_gravio_rental2401_gi_login.png)
3. ログインすると、利用可能な画像推論モデルが表示されます。各モデルの詳細はこちらに記載しています。
使用したいモデルを選び、「配置する」をクリックして、推論モデルをダウンロードします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f16a6d68db059eecf0ac7_gravio_rental2401_gi_models.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6241680e316ffda3cd2e5a99_gravio_rental_img31.png)
4. 続いてデバイスタブにて、右上のデバイス一覧アイコンをクリックします。
(センサーペアリング時と同じ画面です)
Camera欄にI-O DATAのカメラが表示されているので、そちらを開きます。
設定項目には、以下を入力してください。
入力が完了しましたら、右下の保存を押し、閉じます。
※この際、I-O DATAのカメラが出てこない場合、Wi-Fiの設定が上手くいっていない可能性が高いので、再度ご確認下さい。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624168d366fce03da7094cee_gravio_rental_img32.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624168e0ab7d7c117513c0d6_gravio_rental_img33.png)
5. デバイスタブにて、右上の「+」アイコンを押し、カメラを配置するエリアとレイヤーを作成します。
もちろん、エリアは事前に作成しているものでも結構です。
レイヤーの「SENSING DEVICE TYPE」は、先ほどダウンロードした推論モデルを選択します。
こちらの例では、「NumberOfPeopleTensorFlow」を選んでいます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62416945950eec7ba17ad9f5_gravio_rental_img34.png)
6. 論理デバイスとして今回のカメラを選択し、スイッチをオンにします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62416b592a257ac92c0d8974_gravio_rental_img39.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62416bdd7711a9fd7ef27cb7_gravio_rental_img40.png)
以上で画像推論の設定は完了です。
データビューアタブを開くと、カメラが認識した人数がデータとして表示されます。
この後は、トリガーとアクションの設定を行いますが、トリガーの部分のみ一例を挙げます。
以下のキャプチャでは、「5人以上を検出した場合」、という設定です。
この部分を自由に変更し、アクションの起動条件を変更できます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62416d304fefeaebd738d977_gravio_rental_img41.png)
アクションの設定につきましては、「8.トリガー/アクションの設定」をご確認ください。
Gravio Hubを使う場合の評価機の設定手順解説は以上となります。
【パターンB:Windows PC(汎用的なエッジコンピュータを使う場合)】
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6426e11a997d2bf606c927a1_image39.jpg)
以下、評価機の同梱物一覧です。
ケーブルとアダプターは、対応しているデバイスが決まっておりますので、ご注意ください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6426e85361324d5f0760a63e_prod_rental_listB.png)
- 接続可能なWi-Fi
- 電源アダプター
⇒Type A-Cケーブルで給電するデバイスに使用します。
まずは、評価機としてお届けしているWindows PCを起動します。起動にあたっては、PC付属の純正ケーブル類を接続して給電して下さい。
PCを起動後、タスクバーに固定されている「Gravio Studio」をクリックして起動します。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6426e9f6c5a2e40f682614d3_image40.jpg)
次にGravioのサインアップ(アカウント作成)を行います。こちらにログインできませんとGravio Studioを用いた各種設定ができません。
各項目を入力してサインアップをクリックします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/623d9a7b6fd737d9a37b30b7_gravio_rental_img5.png)
サインアップ後メールが届きますので、記載されている認証コードを使ってGravio Studioにログインします。
※認証コードの有効期間は30分間です。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/623d9aa38307f50ec0302dff_gravio_rental_img6.png)
ログイン後、Gravio Studioのトップ画面になります。
以下の画面になっていればOKです。
HubKitアイコンが表示されているので、ダブルクリックして開きます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6426eb75e333d4a0517be0c6_image41.png)
HubKitアイコンが表示されていない場合、右上の「+」ボタンからHub IP欄に”localhost”と入力すると、HubKitアイコンが表示されるはずですのでお試しください。(Hub名は自由です)
次に、センサーの設定に移ります。
センサーとPCは「Zigbee」という無線通信でデータをやり取りします。
本評価機では、8種類のセンサーと2種類の表示用デバイスがございますが、利用するモノ全てペアリングが必要です。
Zigbeeの無線到達距離は、最大20-30mのため、センサーとPCの距離はそれ以内にして下さい。
本ページでは、1種類(CO2センサー)のペアリングのみご紹介しますが、他のセンサーでも方法は同じです。
まずは、ZigbeeレシーバーをPCに挿入します。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6426ee9f3a69812ca7e9d5b3_image42.jpg)
次に、CO2センサーを起動します。
本製品は、常時給電が必要なセンサーですので、USB-Cケーブルで電源に接続します。
なお、USB電源アダプターは同梱されませんので、お手元にあるものをご利用いただくか、利用しているPCからの給電となります。
電源が不要のボタン電池型センサーについては、給電無しで進めることが可能です。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6241292a244d3203887e39f9_gravio_rental_co2_sensors.jpg)
Gravio Studio右上の「デバイス」アイコンをクリックし、「Zigbee」と表示されている部分をクリックします。
※「Zigbee」が表示されていない場合、Zigbeeレシーバーを挿し直して下さい。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412989a79bbd130f65c807_gravio_rental_img19.png)
次に、ペアリングボタンを押します。すると、カウントダウンが始まります。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624129d9a7e83e6c8e758f9a_gravio_rental_img20.png)
カウントダウン中に、CO2センサー背面のボタンを5秒ほど長押しします。
ペアリング中は、センサーの側面が青く点滅します。
完了すると、センサー側面が緑に1回点灯します。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412a34244d32195d7e86c0_gravio_rental_img21.jpg)
デバイス一覧画面にCO2センサーの情報が表示されていれば、ペアリングは無事に完了です。
デバイス一覧画面は一度閉じていただいて結構です。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412a96a7e83e45aa75e6bc_gravio_rental_img22.png)
様々な種類のセンサーを分かりやすく管理するため、センサー設置場所(エリア)とセンサーの種類(レイヤー)で階層化して管理出来ます。
「デバイス」タブで、「エリアの追加」「レイヤーの追加」「センサーの追加」を順番に行っていきます。
・エリアの追加
「+」を押し、エリアを追加します。初期値は「エリア1」となっています。
必要に応じて、センサーの設置場所名(建物名や、フロア名など)に変更して「保存」を押します。
今回は、オフィスで使うことを想定して、「オフィス」というエリア名にします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412c7eca3a180c4d7e7565_gravio_rental_img23.png)
・レイヤーの追加
エリア名を保存すると、「レイヤーの追加」画面が自動的に表示されます。
初期値はレイヤー1となっていますが、分かりやすいように名前を付けることをお奨めします。
今回はCO2センサーを連携させるので、「CO2」というレイヤー名にします。
次に、「SENSING DEVICE TYPE」から適切なセンサーの種類を選び、「保存」を押します。
今回はCO2なので、「Gravio-CO2」を選びます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412ce34a63532b012fd994_gravio_rental_img24.png)
※本ページではCO2センサーを例にご説明しておりますが、他のセンサーを使う場合は下記表をご参考に、取得データに適切な「SENSING DEVICE TYPE」をお選びください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412d39ca3a18d6a47f6c81_gravio_rental_img25.png)
次に、「論理デバイス」の追加を行います。論理デバイスとはセンサーのことを表しています。
画面右側に表示される、「+」をクリックします。
そこに、先ほどペアリングしたセンサー情報が表示されるので、クリックして「設定」を押してください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412d81316ffd4cdb1baf13_gravio_rental_img26.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62412dcc419cb27b97290d01_gravio_rental_img27.png)
設定が完了すれば、論理デバイスが一つ追加されているかと思います。
最後に、右側のスイッチをオンにします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624136514a635364e5378e6a_gravio_rental_pairing.png)
ここまで完了すれば、センサーペアリングとデータの受信ができている状態です。
では次は実際にデータを見てみましょう。
「データビューア」タブを開き、上の項目を選んでデータを表示します。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624137c0ef74bd1c7568b96e_gravio_rental_img28.png)
今回は、「エリア」をオフィスと選択します。
すると、「オフィスエリア」に設定したレイヤーのセンサー情報がすべて表示されます。
一番右の「値」フィールドがCO2値になります。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62413821419cb238192ca1db_gravio_rental_img29.png)
CO2センサーは常時給電型のセンサーなので、10秒に一回データを送信しており、それがデータビューアでも確認できるかと思います。
データの送信タイミングはセンサーによって異なります。
データの送信タイミングについて気になる方は、こちらをご覧ください。
弊社レンタルセンサーのデータ送信タイミングについて
上記までで、センサーからデータを取得する部分を解説しました。
残すは、「取ってきたデータをどのように活用するか?」という部分についてです。
こちらは、Gravio Studioの「トリガー」と「アクション」にて設定します。
Gravioで言うところのトリガーは、あるアクションを動作させる際の基準(閾値)です。
アクションとは、センサーの値がトリガーを満たした時に行う動作のことです。
例としては、以下になります。
トリガー:CO2センサーの値が1000ppm以上の場合
アクション:LEDライトを赤に点灯(警告、換気を促す)
やりたいことに応じて様々な事が簡単に設定可能ですので、別ページにてご紹介します。
以下のブログでは、特定のセンサーを例に挙げて解説していますが、どのセンサーでも使用可能ですのでご安心ください。
- Gravio LEDライト点灯で警告表示
- Gravio LEDマトリックスで警告、イラスト表示
- データに応じてEメールを送付
- メッセージアプリ「LINE」に換気を促すメッセージを送信
- 無料クラウドBIツール「Microsoft Power BI」に接続してデータ表示
- 無料クラウドBIツール「Googleデータポータル」に接続してデータ表示
最後に解説するのは、カメラのセットアップです。
こちらは、カメラを使った検証をされたい場合のみご確認下さい。
また、カメラの検証にあたってはGravioアカウントの一時アップグレード処理が必要になります。営業担当まで個別にご連絡下さい。
こちらの設定を実施することで、ネットワークカメラで撮影した画像に対して、プリセットの画像認識AIを適用し、「人数カウント」した結果の数値データを取得することができます。
待合室や会議室、オープンスペース、など様々な場所で使うことができます。
取得した数値データは、他のセンサーデータと同様に扱うことができ、「トリガー」や「アクション」の設定も同じように行うことができます。
Wi-FiルーターにWPS機能があるかいないかで設定方法が異なります。
予め利用中のWi-FiルーターにWPSの物理ボタンがついているかご確認ください
ネットワークに接続する方法は2種類ございますが、いずれのパターンも公式の取扱説明書に詳細が記載してありますので、そちらをご確認下さい。
公式マニュアルはこちら
パターン1:WPSボタン有りWi-Fiルーターの設定
⇒ 上記取扱説明書の手順通りに設定できます。
パターン2:WPSボタン無しWi-Fiルーターの設定
⇒ 一度、有線LAN接続でカメラに接続する必要がございます。上記取扱説明書の「困ったときには」にという箇所をご確認ください。
上記取扱説明書にてカメラ側の設定が完了しましたら、Gravio側の設定に入ります。
1. Gravio Studioにて、HubKitアイコンをダブルクリックして開いた状態で、「設定」タブを開きます。
2. 設定タブにて、「画像推論モデル」をクリックします。クリックすると、ログインを求められるので、作成済みのGravioアカウント情報を入力してログインしてください。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f152dd6646fb553b7b503_gravio_rental2401_gi_login.png)
3. ログインすると、利用可能な画像推論モデルが表示されます。各モデルの詳細はこちらに記載しています。
使用したいモデルを選び、「配置する」をクリックして、推論モデルをダウンロードします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/659f16a6d68db059eecf0ac7_gravio_rental2401_gi_models.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/6241680e316ffda3cd2e5a99_gravio_rental_img31.png)
4. 続いてデバイスタブにて、右上のデバイス一覧アイコンをクリックします。
(センサーペアリング時と同じ画面です)
Camera欄にI-O DATAのカメラが表示されているので、そちらを開きます。
設定項目には、以下を入力してください。
入力が完了しましたら、右下の保存を押し、閉じます。
※この際、I-O DATAのカメラが出てこない場合、Wi-Fiの設定が上手くいっていない可能性が高いので、再度ご確認下さい。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624168d366fce03da7094cee_gravio_rental_img32.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/624168e0ab7d7c117513c0d6_gravio_rental_img33.png)
4. デバイスタブにて、右上の「+」アイコンを押し、カメラを配置するエリアとレイヤーを作成します。
もちろん、エリアは事前に作成しているものでも結構です。
レイヤーの「SENSING DEVICE TYPE」は、先ほどダウンロードした推論モデルを選択します。
こちらの例では、「NumberOfPeopleTensorFlow」を選んでいます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62416945950eec7ba17ad9f5_gravio_rental_img34.png)
5. 論理デバイスとして今回のカメラを選択し、スイッチをオンにします。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62416b592a257ac92c0d8974_gravio_rental_img39.png)
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62416bdd7711a9fd7ef27cb7_gravio_rental_img40.png)
以上で画像推論の設定は完了です。
データビューアタブを開くと、カメラが認識した人数がデータとして表示されます。
この後は、トリガーとアクションの設定を行いますが、トリガーの部分のみ一例を挙げます。
以下のキャプチャでは、「5人以上を検出した場合」、という設定です。
この部分を自由に変更し、アクションの起動条件を変更できます。
![](https://cdn.prod.website-files.com/5ba3150a54f21cfe3f02b031/62416d304fefeaebd738d977_gravio_rental_img41.png)
アクションの設定につきましては、「6.トリガー/アクションの設定」をご確認ください。
エッジコンピュータを使う場合の評価機の設定手順解説は以上となります。
最後に
Gravioの評価機について、設定手順を解説しました。
IoTセンサーとカメラAI、いずれもご検証いただけるフルセットですので、こちらをご活用いただき、導入するイメージを掴んでいただければと思います。
また、Gravioでは本評価機ではお試しいただけない機能がございます。
カメラAIを活用した、「顔認証」「人の行動検出」などのより高精度な画像推論です。
こちらに関してご検討される方は、個別でご相談下さい。
